Tube optique |

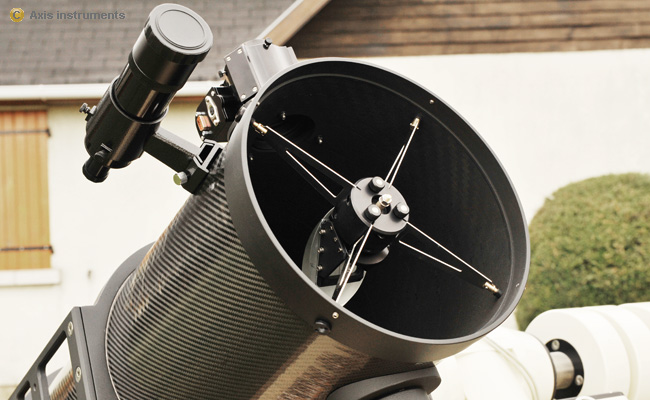

Newton 250 |
Newton 300 |
Newton 350 |
Newton 400 |
Newton 500 |
| |
Référence |
réf. N250 |
réf. N300 |
réf. N350 |
réf. N400 |
réf. N500 |
| |
|
|
|
|
|
|
| |
Caractéristiques |
|
|
|
|
|
| |
Ouverture utile |
246mm |
296mm |
346mm |
396mm |
496mm |
| |
Focale
(1) |
1000mm |
1200mm |
1400mm |
1600mm |
2000mm |
| |
Ouverture
relative (1) |
4,06 |
4,05 |
4,05 |
4,04 |
4,03 |
| |
Pouvoir
séparateur |
0,57" |
0,48" |
0,41" |
0,36" |
0,29" |
| |
Magnitude limite |
13,8 |
14,2 |
14,5 |
14,9 |
15,3 |
| |
Clarté |
1235X |
1788X |
2443X |
3200X |
5000X |
| |
Longueur du tube
(2) |
1000mm |
1200mm |
1400mm |
1600mm |
1900mm |
| |
Diamètre du tube |
305mm (12") |
356mm (14") |
406mm (16") |
457mm (19") |
559mm (22") |
| |
Fixation du tube |
Queue d'aronde |
Queue d'aronde |
Queue d'aronde |
Colliers |
Colliers |
| |
Largeur max. hors
tout |
380mm |
430mm |
480mm |
535mm |
640mm |
| |
Poids du tube |
17kg |
23kg |
33kg |
47kg |
65kg |
| |
Chercheur
(3) |
Non fourni |
Non fourni |
Non fourni |
Non fourni |
Non fourni |
| |
Miroir primaire |
D:250 F/4 |
D:300 F/4 |
D:350 F/4 |
D:400 F/4 |
D:500 F/4 |
| |
Miroir secondaire
(petit axe) |
90mm |
110mm |
120mm |
130mm |
150mm |
| |
Obstruction
totale |
0,37 |
0,37 |
0,34 |
0,32 |
0,3 |
| |
Coulant de sortie |
2 pouces |
2 ou 3 pouces |
3 pouces |
3 ou 4 pouces |
3 ou 4 pouces |
| |
Longueur
pare-lumière |
350mm |
400mm |
500mm |
600mm |
600mm |
| |
|
|
|
|
|
|
| |
Photographie |
|
|
|
|
|
| |
Cercle image au
foyer
(hors correcteur) |
38mm |
38mm |
38mm |
38mm |
38mm |
| |
Champ de pleine
lumière
(hors correcteur) |
2,2° |
1,8° |
1,6° |
1,4° |
1,1° |
| |
Sortie du foyer
(sans correcteur) |
50mm |
50mm |
50mm |
50mm |
50mm |
| |
Utillisation
du correcteur Baäder : |
|
|
|
|
|
| |
- focale résultante |
1050mm |
1260mm |
1470mm |
1680mm |
1680mm |
| |
- ouverture relative |
4,27 |
4,26 |
4,25 |
4,24 |
4,24 |
| |
- allongement sortie foyer |
8mm |
10mm |
12mm |
13mm |
13mm |
| |
Utillisation
du correcteur Paracorr Televue : |
|
|
|
|
|
| |
- focale résultante |
1100mm |
1320 |
1540 |
1760 |
1760 |
| |
- ouverture relative |
4,47 |
4,46 |
4,45 |
4,44 |
4,44 |
| |
- allongement sortie foyer |
17mm |
20mm |
23mm |
27mm |
27mm |
| |
|
|
|
|
|
|
| |
Notes : |
| |
(1)
Autres focales disponibles sur demande (F/D >= 3,3). |
| |
(2) Hors pare -
lumière (recommandé). |
| |
(3)
Fixations prévues sur le tube optique ou les
colliers, à préciser à la commande en fonction du
chercheur utilisé.
Informations particulières :
Dilatations thermiques : les queues
d'aronde équipant les tubes de plus petit
diamètre (diamètre 250 à 350mm) sont conçues de
manière à compenser les dilatations
différentielles entre la queue d'aronde et le
tube carbone. Sans cette précaution, des très
fortes contraintes seraient à craindre au niveau
du tube de l'instrument. Sur les plus gros
diamètres, ce problème ne se pose pas du fait de
l'utilisation de colliers de fixation.
Porte - oculaires : ces instruments peuvent
être équipés d'un porte - oculaires 2 à 4 pouces
Axis instruments, ou d'un modèle du marché au
choix du client.
Finition du tube : il est possible de
nous demander, en lieu et place d'un vernis
transparent laissant le tissu de carbone
visible, une finition peinte blanche avec
protection par un vernis type carrosserie. Cette
solution est recommandée si l'instrument est
susceptible d'être exposé en plein soleil.
Distance de sortie du foyer : elle est
adaptable au cas par cas, il suffit de nous
préciser la distance de sortie souhaitée,
notamment en fonction du correcteur utilisé.
Merci de
nous consulter pour obtenir un devis en fonction
des options que vous souhaiteriez retenir.
|
|
| |
Schéma optique : |
 |
|
|
|
