Dispositif pour réalisation de mosaïques : le "Mosaic Maker"

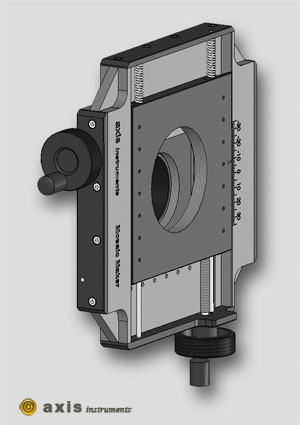

Axis instruments - Mosaic Maker : accessoire pour réalisation facile de mosaïques

Axis instruments - Mosaic Maker : accessoire pour réalisation facile de mosaïques



     Description :

     Issu d'une idée originale de l'équipe d'Axis instruments, ce dispositif permet de réaliser des images à grand champ sur des optiques le permettant (réfracteurs à courte focale ou réflecteurs très ouverts) en déplaçant l'appareil de prise de vue selon deux axes orthogonaux entre des poses successives. Il est ainsi facile de réaliser des mosaïques d'images pour couvrir le champ désiré : on déplace d'abord la caméra de pose en pose suivant l'un des axes pour couvrir une bande du champ, puis on recommence après avoir déplacé la caméra suivant l'autre axe. Un léger recouvrement entre les poses est bien sûr nécessaire pour éviter tout problème lors du travail ultérieur d'assemblage de la mosaïque.

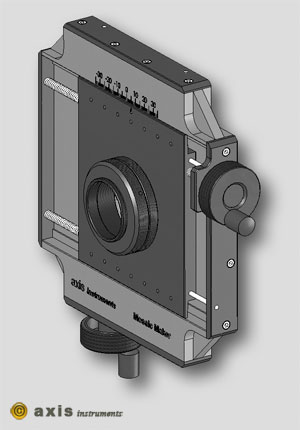

Axis instruments - Mosaic Maker : accessoire pour réalisation facile de mosaïques

     Montage :

      Le Mosaic Maker se fixe sur l'optique de prise de vue au moyen d'une bague spécifique réalisée en fonction de l'optique que vous utilisez (non visible sur l'image ci-dessus). Il est nécessaire de pouvoir positionner le Mosaic Maker suivant l'angle horaire choisi, en fonction du champ photographié. Si le Mosaic Maker est fixé sur un coulant, cela ne pose aucun problème. Si par contre il est vissé sur votre optique, nous vous fournissons une bague permettant un réglage en rotation (réglage analogue à celui présent dans les bagues T).

     Le réglage en rotation est également nécessaire pour la caméra CCD ou l'APN et une bague de fixation permettant ce réglage vous est fournie avec le Mosaic Maker si nécessaire (voir image ci-dessus). Si vous disposez déjà d'une bague T réglable en rotation, une simple bague d'adaptation filetée vous est alors fournie.


     Autoguidage :

     Comme la caméra est déplacée de pose en pose, il est bien entendu nécessaire que l'autoguidage ne soit pas réalisé par cette caméra, si l'on veut éviter de devoir rechercher une étoile-guide pour chaque nouvelle pose. Les deux solutions que l'on peut adopter sont les suivantes :

    Un autoguidage effectué à l'aide d'une optique fixée en parallèle à celle utilisée pour la prise de vue,

    L'utilisation d'un diviseur optique placé en amont du Mosaic Maker, à condition que ce diviseur optique laisse passer le champ que l'on souhaite photographier (voir l'image en bas de page).


     Précision :

     Ce dispositif a été étudié avec soin afin d'obtenir une qualité d'image optimale, identique à celle que l'on aurait obtenue avec un très grand capteur (CCD ou autre) pour réaliser l'image :

   La caméra se déplace dans un plan le plus possible orthogonal à l'axe optique. On utilise pour ce faire des rails de guidage linéaire de précision et les faces d'appui de ces rails sont parallèles à quelques centièmes de mm près.

   Pour éviter tout mouvement de la caméra durant les poses, les jeux au niveau des déplacements sont rattrapés par un système de ressorts et les rails de guidage sont précontraints latéralement.



     Modèles disponibles et modes opératoires possibles :

     Une fois l'autoguidage opérationnel, ce dispositif permet de réaliser des mosaïques de grande taille d'une manière très simple et avec une rapidité étonnante. Il permet de tirer le meilleur parti de la caméra CCD ou de l'APN que l'on possède, même si celui-ci ne possède pas un très grand capteur. Avec le grand modèle du Mosaic Maker, des mosaïques de 60 x 60mm sont réalisables, soit dans le cas de l'utilisation d'une caméra SBIG ST10 une image finale de 80 millions de pixels couvrant quatre fois le champ d'une caméra  STL11000 ! Sans aller jusqu'à cet extrême, le petit modèle permettra déjà de faire du vrai grand champ et ce, même avec une caméra ayant un petit capteur.

    Deux modèles seront disponibles : un grand modèle (mosaïques de 60x60mm) et un petit modèle (40x40mm). Chacun des deux sera proposé en version manuelle ou motorisée. La version motorisée a un coût sensiblement plus important, mais elle permet de réaliser des mosaïques de grande taille sans intervention de l'opérateur entre les poses. Elle permettra d'autre part, grâce à une raquette électronique de pilotage, de disposer de fonctionnalités supplémentaires (voir ci-dessous).

   Les modèles manuels sont utilisables pour :

     - la réalisation "classique" de mosaïques (repérage grâce aux graduations gravées sur le Mosaic Maker),
     - recadrer manuellement une comète de pose en pose,
     - déplacer manuellement la caméra de quelques pixels de pose en pose pour faire du drizzle
     (augmentation de la résolution ou élimination des points chauds par compositage médian).

   Les modèles motorisés permettent en plus  :

     - de faire du drift-scan (déplacement automatique de la caméra orthogonalement aux lignes du CCD, avec transfert
     et numérisaton des lignes au rythme du déplacement),
     - d'effectuer automatiquement le suivi différentiel d'une comète,
     - de déplacer aléatoirement la caméra de quelques pixels entre les poses (drizzle, minimisation des défauts cosmétiques).

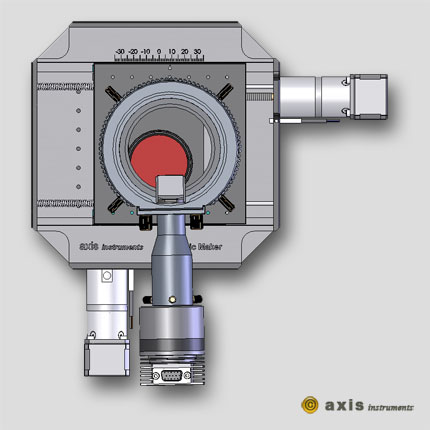

Axis instruments - Mosaic Maker : accessoire pour réalisation facile de mosaïques. Montage sur le diviseur optique spécialement conçu pour la lunette FSQ106

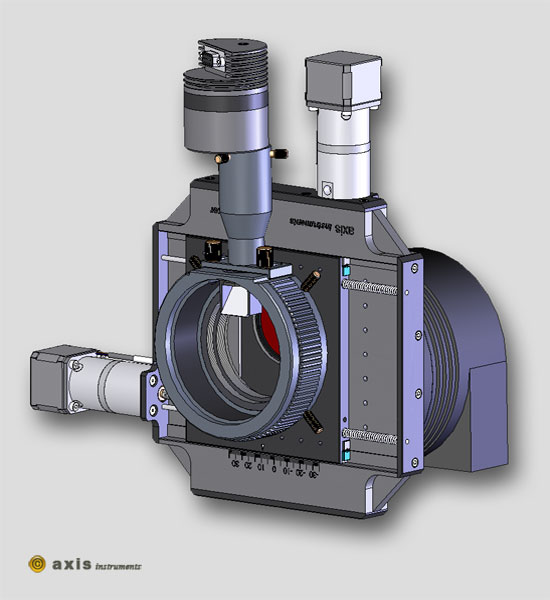

     Exemple d'utilisation :

(cliquer sur l'image pour agrandir)

     L'exemple ci-contre correspond au modèle motorisé, utilisé sur le diviseur optique spécialement conçu pour la lunette FSQ106 (plus de 80mm de diamètre de champ utile).

     La tête CCD de la caméra Guiddy est fixée sur le coulant du diviseur, alors que la caméra SBIG ST10 XME réalise l'acquisition de l'image au travers d'un filtre H-alpha (en diamètre deux pouces).


     Il n'y a pas de système disponible (à l'heure actuelle) pour faire du grand champ avec autant de facilité. De plus, avec une caméra aussi sensible que la ST10, particulièrement en H-alpha (près de trois fois plus sensible que la STL11000 dans cette zone du spectre), des images splendides seront au rendez-vous  ! Une grande partie du champ offert par la FSQ106 est exploité...

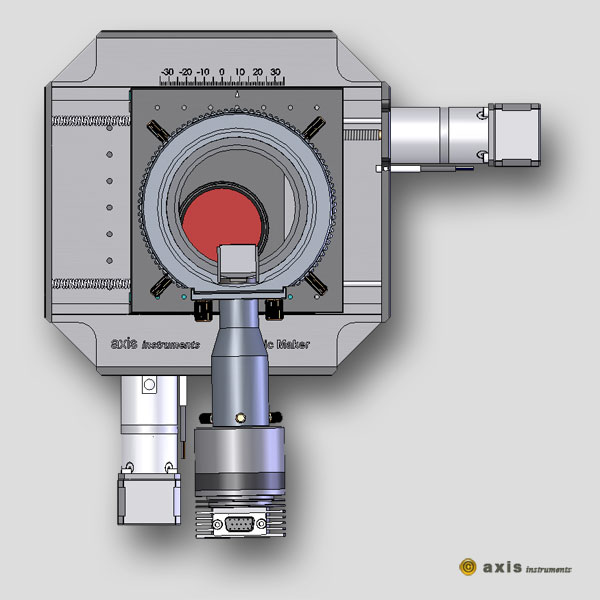

     Exploitation du champ :

(cliquer sur l'image pour agrandir)

     Sur cette image on perçoit mieux la nécessité d'un diviseur optique de grand diamètre, qui doit laisser passer le champ sans introduire de vignettage. Le modèle "grande taille" du Mosaic Maker a été conçu pour la FSQ106 ou une lunette offrant un champ d'une taille similaire. Il fait environ 180mm de côté (hors moteurs) et nécessite pour couvrir tout le champ un diviseur  "4 pouces" spécialement conçu par Axis pour cette lunette.

     Le petit modèle du Mosaic Maker (mosaïques de 40x40mm) pourra être associé à un diviseur plus petit (2 pouces ou trois pouces selon le système d'imagerie utilisé (taille du capteur placé en aval)).

     Si vous n'utilisez pas de diviseur  (guidage en parallèle), Axis instruments vous fournit alors une bague de fixation spécifique à votre optique et dimensionnée en fonction du champ que vous souhaitez exploiter.




Axis instruments - Mosaic Maker : accessoire pour réalisation facile de mosaïques. Montage sur le diviseur optique spécialement conçu pour la lunette FSQ106



Note : la version manuelle est actuellement disponible, la version motorisée est en cours de développement.

Merci de nous contacter si vous souhaitez être informés à propos de la disponibilité de de produit.
