Diviseur optique pour la caméra STL11000



Axis instruments - détails du diviseur optique pour la caméra STL11000 et le correcteur de Wynne Astrooptik 3 pouces






   Généralités :

   Dans la plupart des cas, l'installation d'une caméra  CCD sur un télescope de Newton doté d'un correcteur de champ se fait au moyen d'une bague d'interface simple assurant par ailleurs la bonne distance (tirage recommandé) entre le correcteur de champ et le capteur CCD de la caméra.

   Cette distance laisse bien peu de place pour insérer un diviseur optique sur la bague de fixation de la caméra, c'est la raison pour laquelle un tel diviseur n'est en général pas proposé pour ce montage d'imagerie.

   Axis instruments a relevé le défi en concevant un diviseur suffisamment miniature (largeur de 19mm au niveau de l'embase !) pour pouvoir être installé entre pratiquement n'importe quelle caméra CCD et ce type de correcteur, de plus en plus utilisé sur les télescopes de Newton.

  L'objectif principal de ce nouvel accessoire est en fait de permettre la réalisation de mosaïques sur les télescopes de Newton, tout particulièrement en imagerie à bande étroite (H-alpha). En imagerie simple, il permet de choisir son cadrage sans contraintes vis à vis de l'étoile-guide.

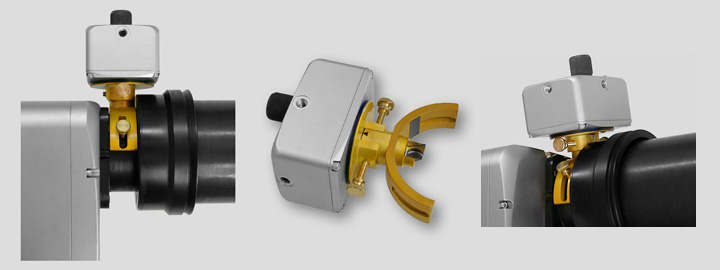

Axis instruments - Diviseur optique installé sur la bague d'interface de la caméra STL11000 associée à un correcteur de Wynne Astrooptik de trois pouces.

Diviseur optique STL11000 :
à vous les mosaïques en bande étroite
 sur les télescopes de Newton !





Axis instruments - Diviseur optique STL11000 monté sur la bague de fixation de la caméra.

   Avantages :

    Ce nouvel accessoire apporte les avantages suivants :

- guidage sur une étoile en amont des filtres de la caméra, particulièrement utile en imagerie à bande étroite (H-alpha).

- orientation de la caméra de guidage sur une plage de +-14° sans bouger la caméra d'imagerie.

- l'étoile-guide bénéficie de la même qualité d'image que celle du foyer principal (d'où une bonne précision de guidage).

- adaptation possible pour n'importe quelle caméra de guidage (entre autres les webcams).

- un  coulant permet de monter et démonter la caméra de guidage instantanément, une bague-butée vissante permettant de retrouver la position (focalisation) précédente avec exactitude.

- utilisation de composants optiques de qualité pour le renvoi d'image, vignettage très faible vis à vis du capteur d'imagerie (essais avec un rapport d'ouverture de f:4 sur un champ de 24x36mm).





Axis instruments - Eléments constitutifs du diviseur optique STL11000.

   Eléments constitutifs :

   Indépendamment de la bague d'interface de la caméra, le diviseur proprement dit est constitué des éléments suivants :

- une bague vissante au pas de 42x0.75mm pour la fixation de la remote guiding head SBIG.

- un coulant avec ses vis de serrage.

- le support du prisme intégrant une bague filetée pour régler et retrouver la position focale de la caméra de guidage après chaque démontage.

- une base cylindrique pouvant tourner latéralement sur la bague d'interface de la caméra.

- un prisme de renvoi sélectionné pour assurer une bonne qualité optique au niveau du foyer replié.



   Montage sur la Remote Guiding head SBIG :

   Le diviseur et son embase peut demeurer fixé sur la caméra de guidage comme le montre l'image ci-contre, mais il est préférable de le laisser à demeure sur la bague d'interface de la STL11000 et de ne démonter que la caméra de guidage avec son coulant.

  Une astuce mécanique permet d'assurer le parallélisme entre l'embase du diviseur et la caméra de guidage à chaque fois qu'on la monte sur la bague M42.

Axis instruments - Diviseur optique monté sur la "Remote Guiding Head" SBIG.



Axis instruments - Encombrement latéral du diviseur optique pour la STL11000.

   Encombrement :

   Le diviseur ne fait que 19mm de large au niveau de son embase. On peut noter que le coulant de fixation de la caméra de guidage (bague avec les vis de maintien) est tronqué vers l'avant pour ne pas interférer avec la bague d'interface de la STL11000.

   Avec un besoin en terme de tirage aussi faible, ce diviseur peut s'intégrer dans beaucoup de cas entre les caméras CCD les plus courantes et les correcteurs de champ les plus utilisés.

  Axis instruments est à votre disposition pour étudier toute bague de fixation nécessaire pour la caméra CCD que vous utilisez, en liaison avec les caractéristiques de votre correcteur de champ. Il en va de même en ce qui concerne l'adaptation à votre caméra d'autoguidage.




   Montage avec la caméra CCD :

   Axis instruments propose le diviseur optique (ensemble de couleur orangée) tel qu'il a été étudié, en complément d'une bague d'interface pour la caméra CCD qui peut faire l'objet d'une étude et adaptation au cas par cas.

  Dans le cas qui nous concerne, la bague d'interface présentée intègre en une seule pièce :

- L'embase de fixation de la caméra, remplaçant la "Baseplate" SBIG d'origine qui n'est plus utilisée.

- une partie cylindrique recevant l'embase du diviseur,

- Une partie avant avec l'alésage nécessaire au correcteur de champ utilisé (le fond de cet alésage ayant une distance imposée au capteur CCD d'imagerie).

- une interface de fixation entre la bague d'interface et le porte oculaires, qui est réalisée sous la forme d'un cône inverse dans le cas des porte-oculaires Axis instruments.



Axis instruments - Diviseur optique et bague d'interface pour la caméra STL11000 et le correcteur Wynne Astrooptik 3 pouces.



Axis instruments - Diviseur optique STL11000 : position du prisme de renvoi en butée latérale.


   Prisme de renvoi et position relative du foyer de guidage :

   L'image ci-contre montre la position du prisme de renvoi en position extrême latérale (14° d'inclinaison). Le vignettage provoqué au niveau du capteur d'imagerie est très faible et facilement corrigé par la réalisation de flats.

  L'image ci-dessous indique la zone accessible pour la recherche de l'étoile-guide, en jouant sur l'inclinaison latérale du diviseur (zone grisée). Ces données peuvent être transcrites dans votre logiciel de planétarium favori :


Axis instrument - Champ du diviseur optique avec la" Remote Guiding Head" SBIG




Résultat en image (recadrage sur le mur de NGC7000) :

Axis instruments - Image test réalisée avec le diviseur optique STL11000.

Premier essai du diviseur optique lors des RAPs 2009 :

STL11000 + correcteur de champ 3 pouces Wynne Astrooptik
Filtre Astrodon 6nm
6 poses de 20mn à -20°C
Monture F60a.


Tarif du diviseur optique : voir le tarif général.
