Régulez votre tube optique !

   Concept :

   Ce boîtier électronique est livré sur demande comme accessoire avec les tubes optiques Axis instruments, associé aux différents capteurs installés dans chaque instrument. Il permet d'assurer le contrôle thermique des éléments optiques afin d'éviter la formation de buée (miroir secondaire ou correcteur de champ) et d'utiliser l'optique primaire dans les meilleures conditions d'équilibrage thermique par rapport à l'ambiant.

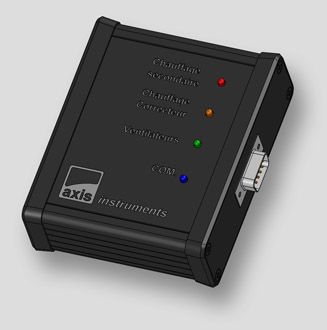

   Il est disponible en deux versions de boîtiers :  boîtier standard du commerce ou boitier réalisé en impression 3D (à droite ci-dessus). Dans le cas du boîtier réalisé en impression 3D, la géométrie externe est adaptable à la demande du client.

   Chaque tube optique fourni par Axis instruments est équipé sur demande des capteurs et éléments actifs de régulation suivants, utilisés ou pilotés par le boîtier de régulation :

• Capteur de température collé au dos du miroir primaire, et ensemble de ventilateurs intégrés au barillet pour forcer l'équilibrage thermique du miroir par rapport à l'ambiant,


• Capteur de température collé au dos du miroir secondaire et résistances chauffantes situées à proximité du dos du miroir, ou collées au dos de celui-ci selon le cas,


• Capteur de température positionné sur le moyeu d'araignée, afin de disposer en complément d'une information de température dans un environnement proche du miroir secondaire. Le circuit imprimé de ce capteur permet par ailleurs de répartir le câble plat arrivant au système secondaire en deux 1/2 câbles passant par deux branches d'araignée orthogonales, afin de conserver des aigrettes de diffraction identiques entre elles,


• Chauffage annulaire fixé à l'intérieur du tube autour de la zone de sortie du porte - oculaires, actionné en même temps que celui du miroir secondaire en mode automatique (gestion du secondaire par rapport au point de rosée), mais pouvant être contrôlé manuellement de manière séparée,


• Capteur de température, de pression et d'humidité relié au boîtier de contrôle par un petit câble (plus précis qu'un capteur interne qui serait forcément influencé par la chaleur émise par l'électronique). Ce capteur est nommé plus loin "capteur d'ambiance".

   En pratique, les tubes livrés par Axis instruments sont équipés de l'ensemble de ces capteurs, ventilateurs ou chauffages, et il suffit de raccorder le boîtier de régulation au tube et de l'alimenter pour qu'il fonctionne de manière autonome (paramètres au préalable ajustés en atelier).

   Pour un contrôle à distance, Il est possible de suivre le fonctionnement et de paramétrer le boîtier via l'interface PC fonctionnant sur un port COM virtuel relié au boîtier via un câble FTDi fourni.

   Pour le cas ou des personnes souhaiteraient utiliser le boîtier et auraient besoin d'aide pour le raccordement des capteurs (*), Axis instruments peut fournir un kit comprenant l'ensemble des éléments nécessaires qu'il suffit d'installer : circuits imprimés équipés pour chaque capteur, connectique et câbles de raccordement. Ce kit sera décrit prochainement sur cette page.

(*) le capteur d'ambiance étant bien sûr fourni avec le boitier.

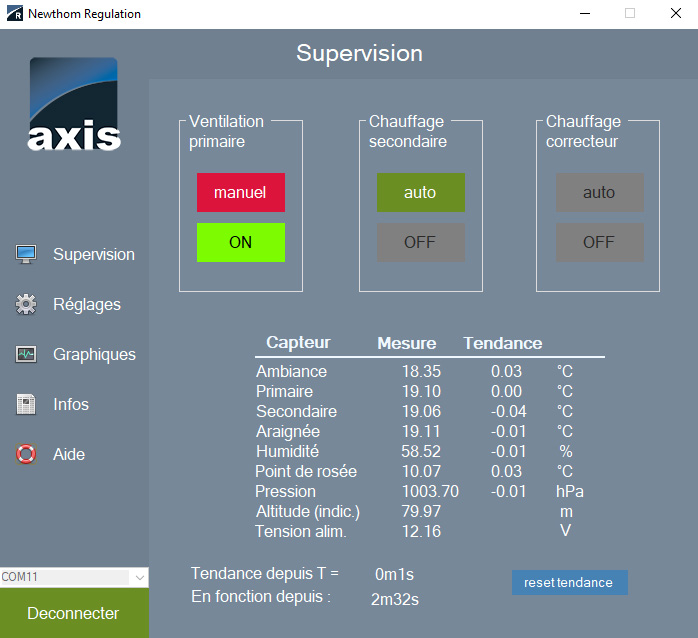

   Application windows:

   L'installation se fait simplement via un  "installer" dédié disponible sur les liens de téléchargement en bas de cette page.

   Caractéristiques principales :

      Relevés de quatre températures : ambiance, miroir primaire, miroir secondaire, araignée,
      Pression (*)  + humidité relative,
      Calcul du point de rosée,
      Surveillance de la tension d'alimentation,
      Suivi des tendances avec remise à zéro,
      Durée de fonctionnement depuis la dernière mise sous tension.

      (*) Nota : l'altitude est donnée uniquement à titre indicatif  (l'information de pression au niveau de la mer n'étant pas disponible).

   Paramètres modifiables :

      Adresse des capteurs + affectation des adresses au choix,
      Ajustement (offsets) des capteurs les uns par rapport aux autres,
      Seuils de chauffage et ventilation paramétrables,
      Choix du mode de fonctionnement par défaut (auto ou manuel),
      Activation ou non des voies une à une,
      Luminosité des LEDs du boîtier réglables,
      Délai entre les relevés des capteurs réglable.

   Exploitation des données :

     Le logiciel permet d'exploiter directement les données mesurées sans avoir à les transférer dans un autre logiciel pour les mettre en forme en vue de réaliser des graphiques. Il reste néanmoins possible d'effectuer une autre gestion des données récupérées avec le logiciel de votre choix, en utilisant les fichiers au format .csv archivés sur votre ordinateur.

     Principe d'enregistrement des données :

• A la mise sous tension et au bout de quelques minutes, le boitier enregistre des données toutes les deux minutes dans une mémoire dite de « session en cours ». Cette mémoire est effacée à chaque mise sous tension, où lorsqu’elle atteint 24h de données. Elle a donc un caractère « volatil »,


• En parallèle, ces données sont accumulées aux précédentes dans un logger (LOG) de 24 heures maximum, qui ne peut être effacé que sur demande de l’application PC. Ces données ont donc un caractère « sauvegardé ».

     L'utilisation des boutons est la suivante :

• Ouvrir un fichier existant (.csv) : permet de choisir un fichier quelconque sur votre ordinateur (récent ou ancien) pour tracer les graphiques,


• Télécharger la session en cours : envoie une requête au Regulator pour récupérer les données enregistrées depuis la dernière mise sous tension du boîtier. Les graphiques sont mis à jour et affichés à la fin du téléchargement. Attention : les données de la « session en cours » sont perdues en cas de mise hors tension du boîtier ou au bout de 24h de fonctionnement continu de celui-ci,


• Télécharger le LOG : Le Regulator garde en mémoire les données cumulées pendant 24h. Le taux de remplissage de cette mémoire est indiqué à droite sous le bouton. Une fois atteint 100% les données ne sont plus accumulées. La remise à zéro de cette mémoire se fait exclusivement manuellement en cliquant sur le bouton bleu « Reset Log ». Cela permet de disposer d’un logger vide pour l’enregistrement des prochaines 24 heures,


• Graphiques … : tracer quatre graphiques différents à partir du fichier ouvert (fichier en cours). Pour plus de détails et d’analyse il est toujours possible d’importer le csv dans un tableur,


• Debug : console série qui permet le débogage en cas de problème (réservé).


   Exemples de graphiques :


   Suivi de l'évolution de la température du  miroir primaire, en écart par rapport à la température ambiante. Les points entourés d'un cercle rouge correspondent aux instants où la ventilation primaire a été activée (soit automatiquement, soit manuellement) :

   Suivi de l'évolution de la pression et de l'humidité ambiante (les points aberrants sur la courbe correspondent à des instants où l'on a soufflé de l'air humide ou sec sur le capteur pour voir le degré d'humidité évoluer rapidement ...)  :

   Compatibilité ASCOM :

   Le boîtier est compatible ASCOM, via la liaison série assurée par le câble FTDi connecté à sa prise RJ45.

   Une seule connexion série ne peut être exploitée à la fois sur un port série donné, on devra donc choisir entre :

• Dédier la connexion série au lien entre le boîtier et un logiciel compatible ASCOM,


• Utiliser le port série pour réaliser le contrôle à distance via l'application décrite ci-dessus.

   Dans chacun des cas, le boîtier continuera bien sûr à assurer le contrôle thermique du télescope de manière autonome et automatique.


   La récupération des données via le driver ASCOM est compatible avec tous les logiciels du marché intégrant ce protocole (PRISM, NINA, Etc ...). Cela permet entre autres d'utiliser les informations fournies par le boîtier, alors vu comme une station météo (température, pression, humidité, point de rosée). Il suffit d'installer le driver et de le sélectionner dans votre logiciel favori dans les drivers type "conditions d'observation".  Les conditions d'observation pourront alors être reportées dans les entêtes FITS de vos images.

   Le driver ASCOM est téléchargeable ci-dessous.

   Merci de vos retours et propositions d'améliorations qui seront toujours les bienvenues.

   Liens de téléchargement  :

Mode d'emploi :
Application Windows pour supervision  x86 :
Application Windows pour supervision x64 (systèmes 64 bits) :
Driver ASCOM x86 :
Driver ASCOM x64 (systèmes 64 bits) :

   Un descriptif des capteurs proposés par Axis instruments, ainsi qu'un plan de raccordement de ceux-ci sera prochainement ajouté sur cette page et dans la notice utilisateur, pour permettre à chacun d'installer le système dans son tube optique, même si celui - ci n'a pas été fabriqué par Axis instruments.

    Merci de cliquer sur l'image ci-dessous pour accéder au site du concepteur de cette application  :

VDB142 - Newton 250mm F:4 Axis instruments et caméra ASI 183MM Pro.
Image Thomas Bexant
