Pièces pour araignée d'un dobson de 530mm. Moyeu
d'araignée en matière isolante et branches
d'araignée en inox poli, servant de conducteurs pour signaux
électriques.
Délai annoncé :
S31
à S33
Etat d'avancement :
Réalisation terminée fin août 2005. Retard dû au
congés de sous-traitant
Livraison (date prévue ou effective) :
Livraison effectuée S37
Dernière mise à jour :
4
septembre 2005

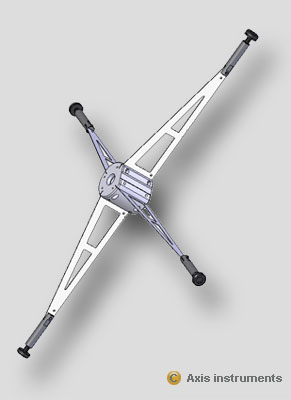

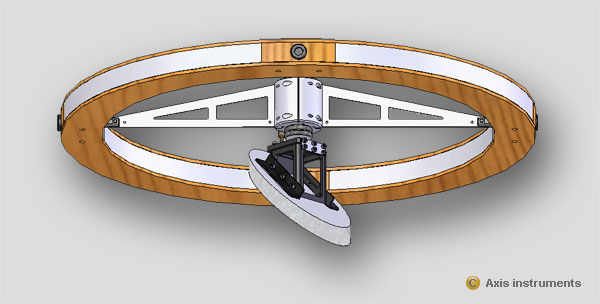

Le système final : cage
secondaire pour Dobson de 530mm. Les quatre branches
d'araignée servent à véhiculer des signaux
électriques : le moyeu de l'araignée est donc
réalisé dans un matériau isolant (Nylon noir).
La partie réalisée par Axis
instruments : branches d'araignée en inox poli,
réalisées en découpe laser. Le moyeu d'araignée en
nylon présente les perçages nécessaires au passage
des fils électriques connectés aux branches de
l'araignée.

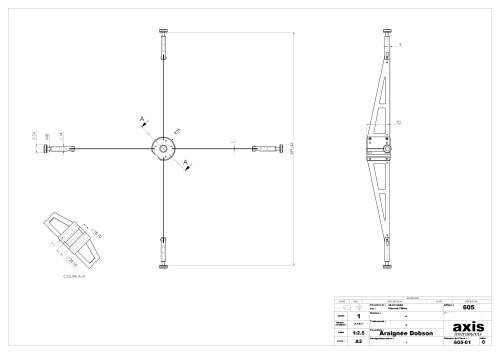

Mise en plan
: effectuée le 19/07/2005. Pour les réalisations
sur mesure, un plan final est systématiquement
soumis au client (même s'il a lui-même fourni un
plan au départ) avant la réalisation des pièces.

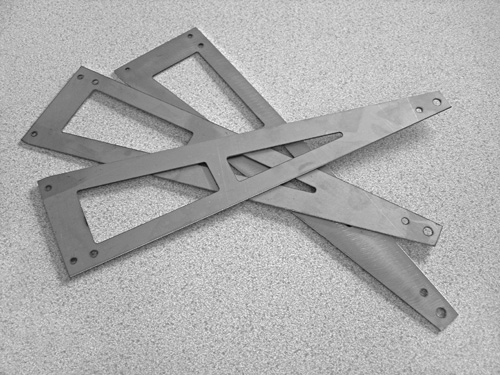

Réception des branches : branches
d'araignée en inox réalisées en découpe laser, état
brut avant polissage. Leur épaisseur très mince
(1mm) correspond au souhait du client d'avoir un
système le plus léger possible. Les lames seront
polies semaine 31 en même temps que l'usinage des
autres pièces.

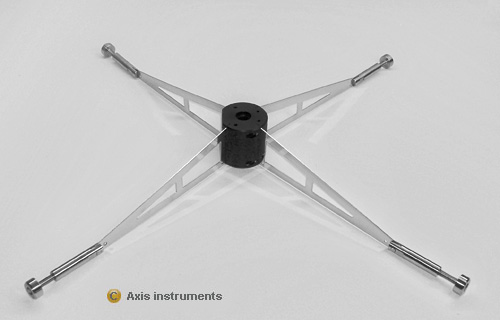

Araignée terminée
: montage terminé fin août. Le système n'a plus
qu'à être intégré dans le Dobson qui va l'abriter.

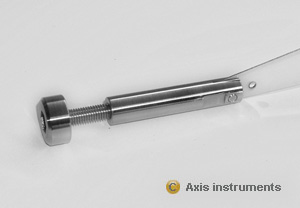

Vues de détail :
système de tirants en Inox, comportant un méplat
pour pouvoir rectifier la torsion des lames suite au

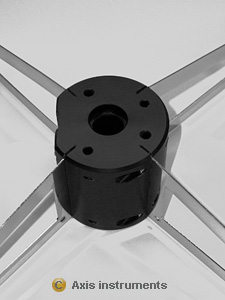

serrage des vis tirantes. A droite : le moyeu en
Nylon avec ses orifices de passage des fils
électriques.
